您好,欢迎来到长兴县煤山星光耐火材料厂官方网站!

异形件

新闻分类

产品分类

联系我们

长兴县煤山星光耐火材料厂

联系人:周先生

电 话:0572-6705597

邮 箱:1062573478@qq.com

公司网址:www.cxxgcl.cn

地 址:浙江省湖州市长兴县煤山镇东川村蒋笪自然村

邮 编:313000



玻璃熔窑生产离不开这9种耐火砖

您的当前位置: 首 页 >> 新闻资讯 >> 新闻动态

玻璃熔窑生产离不开这9种耐火砖

发布日期:2018-02-20 作者: 点击:

玻璃生产的三大热工设备以浮法玻璃为例,包括浮法玻璃熔窑、浮法玻璃锡槽和玻璃退火窑。

玻璃熔窑在玻璃的生产过程中承担着将配合料熔化成玻璃液并进行澄清、均化和冷却到成型所需温度的作用。

锡槽则是玻璃成型 的关键设备,温度为1050~1100℃的玻璃液从流液道 流入锡槽内的锡液面上。玻璃液在锡槽表面上进行摊平、抛光,经机械拉引、挡边和拉边机的控制,形成所要求宽度和厚度的玻璃带。并在前行过程中逐渐冷却到600℃时离开锡槽。

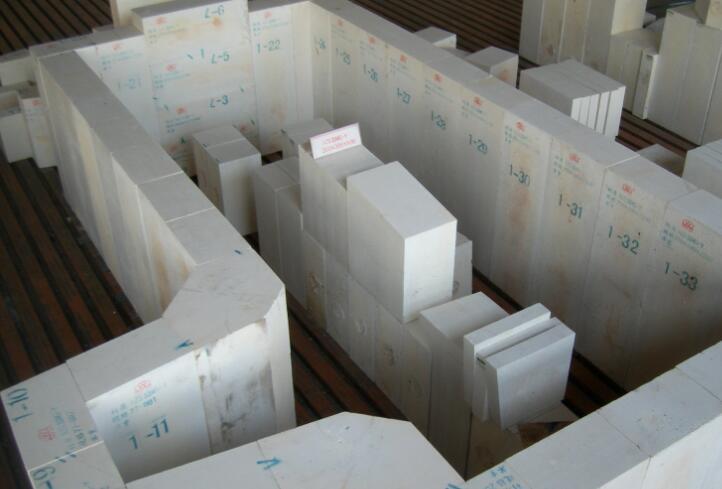

耐火砖



退火窑的作用是消除浮法玻璃的残余应力和光学不均匀性,以及稳定玻璃内部结构等。从锡槽引起的温度在600℃左右的连续玻璃带经过渡辊台进入退火窑。

这三大热工设备里全部需要用到耐火材料,玻璃熔窑常用到以下9类耐火材料制品:


1、玻璃窑用硅砖

硅砖在玻璃熔窑上用得较多,主要成分是二氧化硅(SiO2)。玻璃熔窑使用的硅砖要求SiO2含量在94%以上,最高使用温度为1600~1650℃左右,密度为1.8~1.95g/cm3。显气孔率要求小于22%,气孔率愈大,硅砖质量越差。硅砖的外观大部分是白色的结晶,微观组成为鳞石英的结晶,由于硅砖在高温时要发生结晶的转化,体积膨胀,特别是在180~270℃以及573℃左右时,结晶转化更为激烈,所以在烤窑和冷修过程中要适应硅砖的结晶转化而采取适当措施如松紧拉条等。硅砖砌体要留有膨胀缝。


硅砖比黏土砖工作温度要高200℃左右,但对玻璃液和碱性飞料的侵蚀耐力较差,因此用来砌筑大碹,胸墙和小炉等结构。砌筑时要用高硅耐火泥或硅砖粉等和硅砖成分接近的物质来做胶结材料。


2、玻璃窑用粘土砖

黏土砖主要成分是Al2O3和SiO2,Al2O3含量在30%~45%之间,SiO3在51%~66%之间,密度为1.7~2.4g/cm3,显气孔率为12%~21%,最高使用温度为1350~1500℃。在玻璃工业中黏土砖用于砌筑窑池的池底。工作部和通路的池壁,蓄热室的墙、碹、下部格子砖以及烟道。黏土砖随着温度升高,体积也要膨胀.当温度超过1450℃后,体积又会收缩。



3、玻璃窑用高铝砖

高铝砖的主要成分也是SiO2和Al2O3,但Al2O3应大于46%。用刚玉、高铝矾土或硅线石系矿物(Al2O3-SiO2)作原料制成。密度为2.3~3.0g/cm3,显气孔率为18%~23%左右,最高使用温度为1500~1650℃。当高铝砖的气孔率较低时,抗侵蚀性较好。高铝砖可用来砌筑冷却部池壁,蓄热室碹、蓄热室墙等处。


4、莫来石砖

莫来石砖主要成分是Al2O3,其含量在75%左右,因为其中主要是莫来石结晶,所以称为莫来石砖。密度2.7—3 2g/cm3,开口气孔率1%一12%,最高使用温度为1500~1700℃。烧结莫来石主要用于砌筑蓄热室墙。

电熔莫来石主要用于砌筑池壁、观察孔、墙垛等处。


5、电熔锆刚玉砖

电熔锆刚玉砖也称白铁砖, 一般将电熔锆刚玉砖按含锆的含量分为33%、36%、41%3个等级。玻璃行业使用的锆刚玉砖含Al2O3为50%~70%,ZrO2为20%~40%.密度3.4~4.0g/cm3,显气孔率1%~10%,最高使用温度为1700℃左右,含锆量为33%、36%的电熔锆刚玉砖用于砌筑窑池池壁、火焰空间胸墙、小炉喷火口、小炉平碹、小炉垛、舌头碹等处,含锆量41%的电熔锫刚玉砖用于砌筑池壁拐角、流液洞等玻璃液对耐火材料冲刷经蚀最剧烈的部位。该材料是玻璃行业中最广泛使用的熔铸耐火材料。



6、电熔氧化铝砖

它主要指电熔α、β刚玉、电熔β刚玉熔铸耐火砖,主要由92%~94%的Al2O3刚玉晶相构成,密度2.9~3.05g/cm3,显气孔率1%~10%,最高使用温度为1700℃左右。

电熔氧化铝抗玻璃渗析能力极好,几乎不对玻璃液产生污染。广泛用于玻璃熔窑的工作部池壁、池底、流道、工作部料道池壁、料道池底等接触玻璃液同时要求不能有耐火材料污染的部位。


7、石英砖

石英砖主要成分为SiO2,其含最达99%以上,密度为1.9~2g/cm3,耐火度1650℃,工作温度1600℃左右,耐酸性侵蚀,用来砌筑酸性硼料玻璃的池壁、火焰空间热电偶孔砖等处.


8、碱性耐火材料

碱性耐火材料主要指的是镁砖、铝镁砖、镁铬砖、镁橄榄石砖。其性能为抗碱性料的侵蚀,耐火度为1900~2000℃。广泛用于玻璃熔窑的蓄热室上部墙体、蓄热室碹、格于体、小炉部分结构等。


9、玻璃窑用保温砖

玻璃熔窑的散热面积很大,热效率低,为了节能降耗,需要使用大量保温材料进行全面保温。特别是在蓄热室、熔化部、工作部等部位的池壁、池底、碹、墙都要进行保温,以减少散热。保温砖的气孔率很大,质量很轻,密度不超过1.3g/cm3。由于空气的传热性能很差,因此具有很大的气孔率的保温砖就有绝热作用。它的热传导系数比一般耐火材料要低2~3倍,所以气孔率愈大,保温效果愈好。保温砖有许多不同的种类,有粘土质保温砖、硅质保温砖、高铝质保温砖等。


本文网址:http://www.cxxgcl.cn/news/360.html

关键词:耐火砖,耐火砖价格,耐火砖市场

最近浏览:

浙公网安备 33052202000290号
